Juheng Engineering осуществляет стратегическую оптовую поставку поворотных редукторов премиум-класса 21N-26-00110 глобальным горнодобывающим подрядчикам

2026,07,30

ТЕХНИЧЕСКИЙ ДОКУМЕНТ: ПОДРОБНЫЙ ОТЧЕТ О ЦЕПОЧКЕ ПОСТАВОК И ИНЖЕНЕРНОЕ РУКОВОДСТВО

ПРОДУКЦИЯ: KOMATSU PC1250-8 и PC1250LC-8 ПОВОРОТНЫЙ РЕДУКТОР В СБОРЕ (НОМЕР ДЕТАЛИ: 21N-26-00110)

ОТРАСЛЬ: ТЯЖЕЛОМОНАЖНЫЕ ГОРНЫЕ ЭКСКАВАТОРЫ И ДИНАМИКА РОТОРНОГО РЕДУКЦИОННОГО ПРИВОДА

АВТОРИТАТИВНЫЙ ПОСТАВЩИК: JINING JUHENG HYDRAULIC MACHINERY CO., LTD.

1. ВВЕДЕНИЕ: ВАЖНАЯ РОЛЬ ТРАНСМИССИИ ПОВОРОТА В СВЕРХБОЛЬШИХ ЭКСКАВАТОРАХ

В области открытых горных работ и крупномасштабных земляных работ эффективность измеряется не только грузоподъемностью, но и оптимизацией времени цикла. Komatsu PC1250-8 и PC1250LC-8 являются легендарными столпами в категории тяжелых экскаваторов грузоподъемностью 120 тонн, широко используемых на месторождениях железной руды, угольных пластах и карьерах с ударными заполнителями по всему миру. В то время как основные гидравлические насосы обеспечивают необработанную жидкость, а сверхмощные стрелы используют огромную силу отрыва, именно механизм поворотной передачи, основанный на высококачественном **21N-26-00110 Узел редуктора поворота**, определяет точность, скорость и постоянную динамическую стабильность вращения верхней конструкции.

Редуктор поворота действует как абсолютный интерфейс увеличения крутящего момента между высокоскоростной гидравлической энергией и низкоскоростной, высокотоннажной структурной инерцией. Каждый раз, когда 120-тонный экскаватор поворачивается, чтобы сгрузить материал в самосвал с жесткой рамой массой 40–60 тонн, устройство уменьшения поворота поглощает огромную инерцию, интенсивные структурные противодействующие силы и сильные вращательные вибрации. Любое незначительное отклонение в геометрии профиля зубьев или подповерхностной металлургической структуре внутри коробки передач может спровоцировать катастрофический отказ, приводящий к внеплановым простоям, которые обходятся операторам автопарка в тысячи долларов в час.

Для немедленных технических консультаций, проверки физических размеров или обсуждения контракта на оптовые закупки глобальные менеджеры автопарка могут напрямую связаться с нашим техническим отделом:

- **Контактный представитель:** Хелен Хан (менеджер по запчастям)

- **Корпоративная электронная почта:** parts04@hdxthyd.com

- **Прямая горячая линия/Поддержка WeChat:** 0086-15553700639.

- **Официальный веб-сайт предприятия:** www.juheng-cn.com

- **Адрес производственного предприятия:** Цех 7, промышленный парк Дуньи, зона высоких технологий, Цзинин, Шаньдун, Китай.

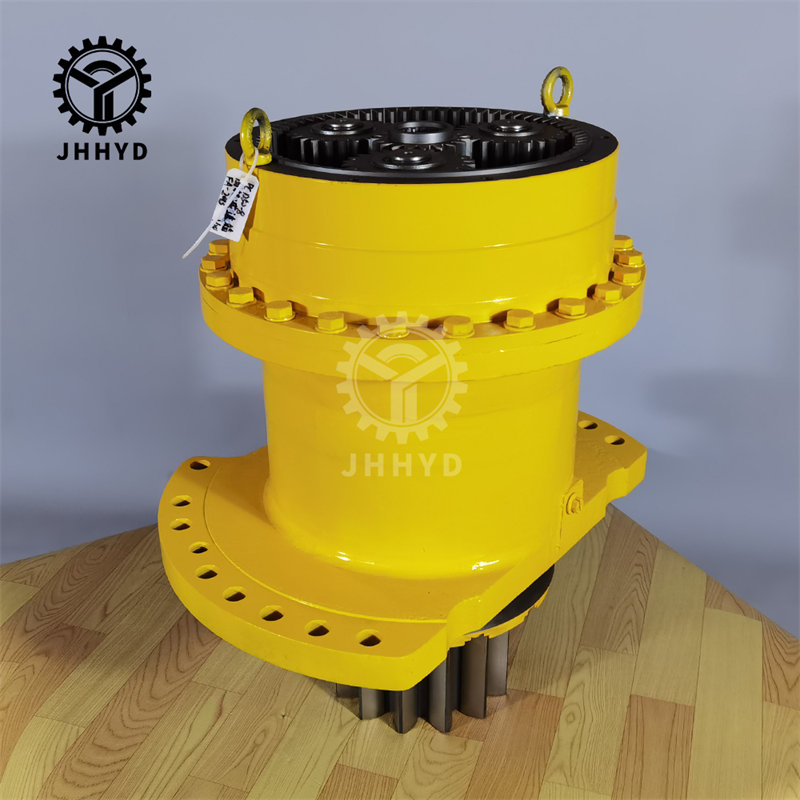

excavator-slewing-reduction-gear-21N-26-00110

2. МЕТАЛЛУРГИЧЕСКИЙ АНАЛИЗ И КОНСТРУКЦИОННАЯ АРХИТЕКТУРА ЗАМЕННОГО РЕДУКТОРА 21Н-26-00110

Чтобы выдерживать постоянные разнонаправленные скручивающие силы без разрушения зубьев шестерни, компания Jining Juheng Hydraulic Machinery Co., Ltd. изготавливает поворотный редуктор 21N-26-00110 из конструкционной стали из сплава 20CrMnTi премиум-класса. Эта специализированная сталь подвергается тщательному производственному протоколу, оптимизированному для экстремальных рабочих циклов.

### 2.1 Матрица прецизионной цементации и термообработки

В основе конструкции нашей планетарной передачи лежит достижение идеального структурного баланса между твердостью поверхности и вязкостью разрушения сердечника. Компоненты 20CrMnTi подвергаются газовой цементации в глубокой печи при контролируемых температурах, в результате чего углерод глубоко проникает во внешние кристаллические слои стали.

- **Индекс твердости поверхности:** После закалки и низкотемпературного отпуска достигается твердость поверхности 58–62 HRC. Это предотвращает износ, точечную коррозию на контактах и микроотколы при интенсивных контактных нагрузках.

- **Сохранение прочности сердечника:** Внутренний сердечник каждой сателлита и солнечной шестерни сохраняет пластичную структурную матрицу (HRC 30–35). Этот конкретный вариант имеет решающее значение; если бы вся шестерня была твердой, она была бы хрупкой и мгновенно сломалась бы при внезапном ударе против вращения. Пластичный сердечник позволяет зубьям изгибаться на микроскопические доли миллиметра при резком торможении, поглощая энергию удара, а не растрескиваясь.

### 2.2 Микрогеометрическое строгание профиля зуба и стабилизация нагрузки

При стандартных операциях внутри корпуса редуктора возникают небольшие конструктивные деформации. Наш инженерный центр использует самые современные зубошлифовальные станки с ЧПУ для выполнения микрогеометрической модификации профиля (модификация шага и профиля). Сбривая кончики и кромки зубьев шестерни на микроны, мы гарантируем, что при прогибе шестерни под нагрузкой фактическая площадь контакта с поверхностью идеально смещается к центру зуба. Это позволяет избежать сильной концентрации нагрузки на кромку, которая является основной причиной сдвига зубьев в компонентах послепродажного обслуживания.

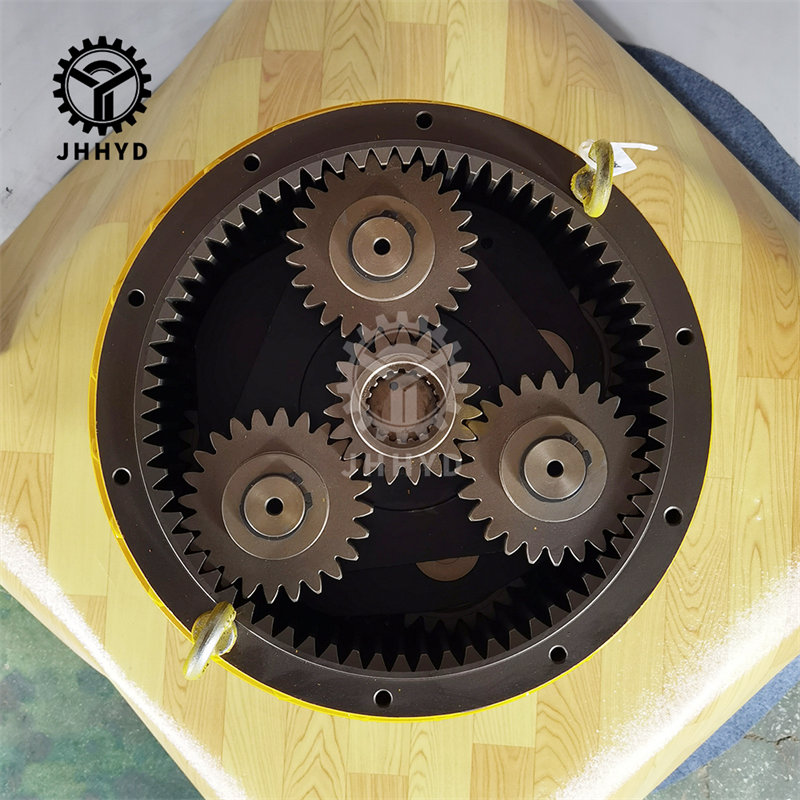

inside-planetary-gears-komatsu-pc1250-swing-gearbox

3. ПЕРЕДОВЫЕ ТЕХНОЛОГИИ УПЛОТНЕНИЙ И ПРОТОКОЛЫ ИЗВЛЕЧЕНИЯ СМАЗКИ

В условиях горнодобывающей промышленности присутствуют суровые элементы: мелкая кремнеземная пыль, окружающая грязь, кислые водные стоки и экстремальные перепады температур. Долговечность внутреннего многоступенчатого планетарного механизма полностью зависит от целостности его изоляционных уплотнений и химической консистенции смазывающей среды.

### 3.1 Специализированные манжетные уплотнения для тяжелых условий эксплуатации

Узел 21N-26-00110, разработанный компанией Juheng, включает в себя специализированные сверхпрочные двухкромочные сальники из фторкаучука (FKM). Первичная внешняя кромка действует как абсолютный барьер против агрессивных внешних твердых частиц, предотвращая попадание микроскопической абразивной кварцевой пыли в полость шестерни. Вторичная внутренняя кромка удерживает высоковязкое трансмиссионное масло, поддерживая оптимальный баланс давления при экстремальных переключениях направления.

### 3.2 Архитектура динамической смазки и управление температурным режимом

Планетарная установка во время вращения действует как собственный внутренний масляный насос. Однако внутреннее трение генерирует огромную локальную тепловую энергию. Конструкция нашего корпуса отличается оптимизированными внутренними каналами для потока жидкости, которые способствуют непрерывному конвекционному охлаждению масла. Мы строго требуем использования высоковязких, противозадирных (EP) промышленных трансмиссионных смазок, соответствующих стандартам ISO VG 150 или VG 220, обогащенных пеногасящими и серо-фосфорными противоизносными присадками. Это создает неразрушаемую гидродинамическую масляную пленку на поверхностях катящихся зубьев, предотвращая задиры между металлами даже на низких скоростях и при высоких нагрузках при запуске.

Для получения технических характеристик, касающихся емкости масла, таблиц совместимости смазочных материалов или паспортов порогов теплового расширения, обратитесь в нашу службу технической поддержки:

- **Контактное лицо:** Хелен Хан (менеджер по запчастям) | **Электронная почта:** parts04@hdxthyd.com | **Тел./WeChat:** 0086-15553700639.

- **Веб-портал:** www.juheng-cn.com.

4. СОВМЕСТИМОСТЬ СИСТЕМЫ И ИНТЕРФЕЙС ПЕРЕКРЕСТНЫХ ССЫЛОК OEM

Основной проблемой, с которой сталкиваются менеджеры по закупкам тяжелого оборудования, является несоответствие размеров при работе с механическими агрегатами сторонних производителей. Наш редуктор 21N-26-00110 изготовлен с использованием точных скоординированных протоколов обратного проектирования с использованием оригинальных заводских чертежей Komatsu.

### 4.1 Комплексная матрица применения оборудования

Наш поворотный редуктор в сборе обеспечивает безупречную механическую совместимость с болтовым креплением со следующими конкретными вариантами моделей в рамках глобального автопарка:

- **Установки Komatsu PC1250-8 в конфигурации для майнинга**

- **Komatsu PC1250LC-8 Конфигурации для извлечения тяжелых грузов с длинной ходовой частью**

- **Komatsu PC1250SP-8 Super-Pass Варианты для массовых земляных работ**

- **Компания Komatsu PC1250-7 стандартного тоннажа (модернизация для разных поколений, применимая с помощью выборочных конфигураций шлицевых адаптеров)**

### 4.2 Точные атрибуты размерной целостности

- **Круг крепежных болтов корпуса:** обработан с использованием высокоточных горизонтальных расточных центров для обеспечения абсолютной соосности с верхним ободом опорно-поворотного кольца.

- **Выходной шлицевой приводной вал:** прецизионно обработан в соответствии с профилем шлицев внутреннего зуба оригинальной поворотной шестерни, гарантируя минимальный люфт и нулевое развитие вибрации во время резких фаз замедления.

5. ПРОФИЛАКТИЧЕСКАЯ ДИАГНОСТИКА: РАСШИРЕННОЕ РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ДЛЯ ГОРНЫХ ИНЖЕНЕРОВ

Чтобы продлить жизненный цикл вашего тяжелого горнодобывающего оборудования и исключить катастрофические механические простои, инженерные бригады должны разработать строгие протоколы профилактической диагностики. Ниже приведен шаблон эксплуатационного обслуживания, установленный компанией Jining Juheng Hydraulic Machinery Co., Ltd. для агрегата 21N-26-00110:

### 5.1 Регулярный анализ масла (трибологическое отслеживание)

Руководители автопарка должны проводить отбор проб масла каждые 250 часов работы. Атомно-эмиссионная спектроскопия с индуктивно-связанной плазмой (ICP) должна использоваться для отслеживания концентраций металлов износа:

- **Ускорение Fe (железо):** Быстрые скачки указывают на активный износ зубьев планетарной шестерни или поломку обоймы подшипника.

- **Cu (медь/бронза):** указывает на износ упорных шайб или вставок внутренней втулки вала.

- **Si (вход кремния/пыли):** Явный индикатор деградации основного уплотнения. Немедленная замена массива внешних уплотнительных кромок обязательна во избежание полного разрушения системы.

### 5.2 Анализ вибрации и акустические характеристики

Используя магнитные датчики акселерометра, расположенные в верхней и нижней опорных точках поворотного корпуса, технические специалисты могут регистрировать формы сигналов скорости и ускорения. Анализ быстрого преобразования Фурье (БПФ) может точно определить частоты зубчатого зацепления и гармоники неисправностей до того, как визуальные признаки станут очевидными, что позволяет планировать вращение компонентов во время плановых периодов технического обслуживания.

Для получения полной цифровой копии Руководства по устранению неполадок, таблиц зазоров и отчетов о допусках зубчатых зацеплений обратитесь непосредственно в наш корпоративный офис:

- **Менеджер:** Хелен Хан | **Электронная почта:** parts04@hdxthyd.com | **Горячая линия:** 0086-15553700639.

- **Главный офис компании:** Jining Juheng Hydraulic Machinery Co., Ltd. (www.juheng-cn.com)

6. ГЛОБАЛЬНАЯ ИНТЕГРАЦИЯ ЛОГИСТИКИ, СИСТЕМЫ УПАКОВКИ И ОБЕСПЕЧЕНИЕ ПОСТАВОК

Доставка 440-килограммового прецизионного механического объекта через континенты требует современной промышленной упаковки и мультимодальной логистической реализации. Компания Juheng установила стратегическое партнерство с ведущими судоходными конгломератами, чтобы обеспечить быструю доставку.

### 6.1 Мореходные упаковочные системы ISPM-15 для тяжелых условий эксплуатации

Каждый редуктор поворота 21Н-26-00110 тщательно подготавливается перед отправкой с нашего завода. Все внутренние камеры обработаны ингибиторами паровой коррозии промышленного класса (VCI). Затем устройство герметизируют в вакууме внутри высокобарьерных пластиковых мембран, чтобы исключить окисление соленым воздухом во время морских грузовых операций. Наконец, сборка закрепляется внутри изготовленных по индивидуальному заказу прочных фанерных ящиков, соответствующих международным экспортным правилам ISPM-15, что предотвращает перемещение или ударные повреждения во время транспортировки.

### 6.2 Глобальная стратегическая портовая инфраструктура

Используя свое превосходное географическое положение в Шаньдуне, Китай, компания Juheng беспрепятственно маршрутизирует грузы через крупные внутренние морские узлы в зависимости от оптимального графика маршрутизации:

- **Порт Циндао:** идеально подходит для быстрых северных маршрутов в Северную Америку (США, Канада) и Северную Азию.

- **Порт Гуанчжоу:** оптимально расположен для прямого морского транзита в Юго-Восточную Азию (Индонезия, Малайзия, Филиппины).

- **Порт Тяньцзинь:** используется для специализированных европейских и евразийских сухопутных железнодорожных или контейнерных интермодальных перевозок.

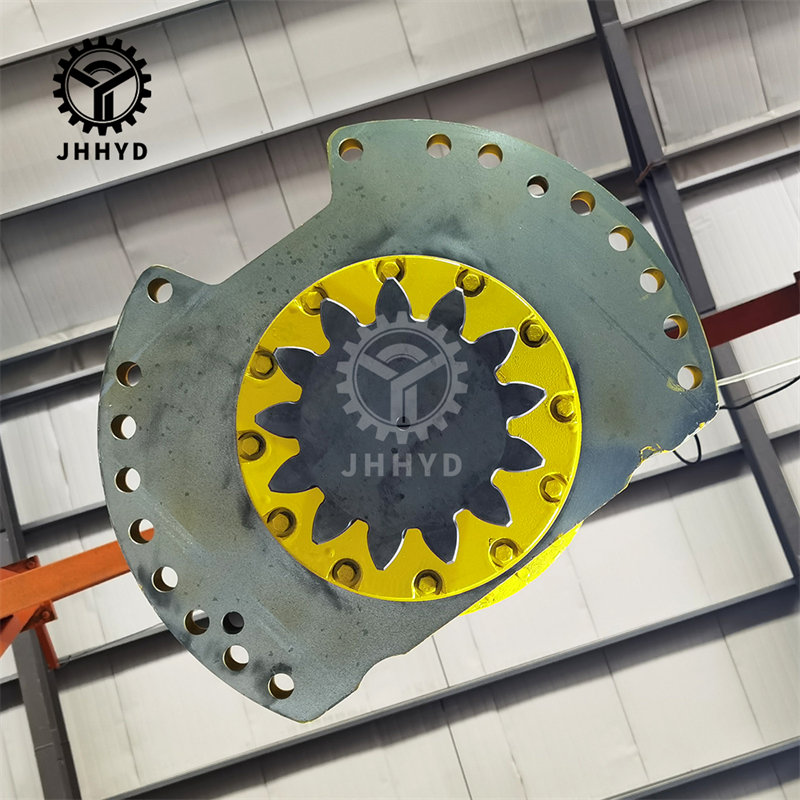

komatsu-pc1250-8-rotary-reduction-device-parts

7. ЗАКЛЮЧЕНИЕ: ОБЕСПЕЧЕНИЕ СТРАТЕГИЧЕСКИХ ЗАМЕНЯЮЩИХ ПОСТАВОК НА БУДУЩЕЕ

В высококонкурентной тяжелой горнодобывающей промышленности разница между операционной прибылью и структурными потерями сводится к надежности компонентов и быстрым линиям поставок. Компания Jining Juheng Hydraulic Machinery Co., Ltd. является вашим ведущим мировым партнером по производству гидравлических и механических редукторов для тяжелых экскаваторов. Наш редуктор поворотного механизма 21N-26-00110 в сборе предоставляет владельцам автопарков надежную замену, которая обеспечивает производительность на уровне OEM, превосходную долговечность и меньшие капитальные вложения.

Не позволяйте изношенным поворотным редукторам влиять на ваши ежедневные квоты на добычу полезных ископаемых. Обеспечьте бесперебойную работу ваших крупномасштабных добывающих активов, организовав специальную программу поставок компонентов вместе с нашим экспертным коммерческим подразделением уже сегодня.

### ? КОРПОРАТИВНЫЕ КОММУНИКАЦИОННЫЕ ЦЕНТРЫ

Для официальных коммерческих торгов, подачи предложений, проверки технических чертежей и заявок на эксклюзивные региональные дистрибьюторы свяжитесь с нами:

- **Контактное лицо:** Хелен Хан (менеджер по запчастям)

- **Электронная почта:** parts04@hdxthyd.com

- **Прямой телефон/Поддержка WeChat:** 0086-15553700639.

- **Корпоративный веб-сайт:** www.juheng-cn.com

- **Адрес завода:** Мастерская 7, промышленный парк Дуньи, зона высоких технологий, Цзинин, Шаньдун, Китай
